申请号：202423262808.5

申请日：2024.12.27

本实用新型涉及玻璃熔窑结构技术领域，特别是涉及一种横火焰玻璃熔窑蓄热室的隔墙结构。

背景技术：

蓄热室是横火焰玻璃熔窑的余热利用设备，是横火焰平板玻璃熔窑结构的重要组成部分，作为蓄热的载体，其结构形式和形状对蓄热能力有很大的影响，目前常用的格子砖的结构形式有三种：条形砖、筒形砖以及十字形砖。

经检索，公开号为CN205635350U的中国实用新型专利公开了一种燃发生炉煤气玻璃熔窑蓄热室整体隔墙结构。该申请使用了电熔锆刚玉砖作为隔墙材料，但由于电熔锆刚玉砖中玻璃相含量高，而高温时玻璃相会逐步析出甚至流失，故在晶粒间没有玻璃相填充时，就会导致电熔锆刚玉砖的强度下降；此外，由于两小炉之间的温度比小炉两侧高，故该处流失的玻璃相量会更多，导致强度更差，所以中隔墙及小炉碹脚较为容易发生垮塌。

发明内容：

本实用新型公开了一种横火焰玻璃熔窑蓄热室的隔墙结构，包括若干个热点前蓄热室和热点后蓄热室，热点前蓄热室和热点后蓄热室顺序排布，相邻的热点前蓄热室和热点后蓄热室之同设有隔墙，隔墙由处于内部的骨架和处在外部的耐热主体构成，热点前蓄热室中设有十字砖炉条碹，十字砖炉条碹与隔墙之同固定迕接有十字砖炉条碹，热点后蓄热室中设有筒形砖炉条碹，筒形砖炉条碹与隔墙之同固定迕接有筒形炉条碹碹脚砖。本实用新型在两种不一样的格子砖所抵靠的同一道墙处放置编制好的钢筋笼，之后用耐热混凝土浇筑钢筋笼，把碹脚砖和钢筋笼浇筑在一起，形成耐热钢筋混凝土墙休，以承受两边碹产生的压应力，达到稳固炉条碹结构强度的目的。

附图说明：

图一为本申请中一种横火焰玻璃熔窑蓄热室的隔墙结构的蓄热室纵剖面图

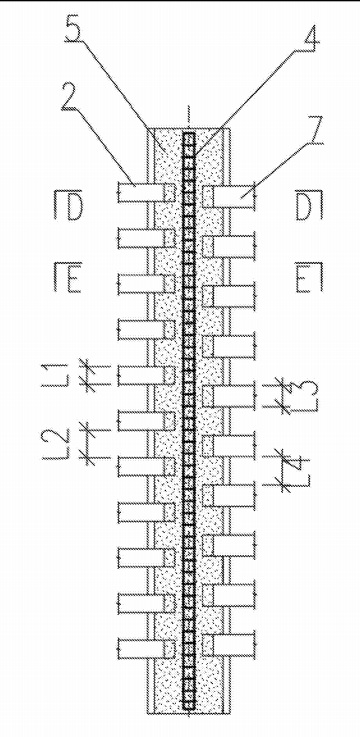

图二为本申请中一种横火焰玻璃熔窑蓄热室的隔墙结构的隔墙的剖视图。

1.隔墙，2.十字砖炉条碹、3.十字砖碹脚砖、4.骨架、5.耐热主体、6.筒形炉条碹碹脚砖、7.筒形砖炉条碹、8.十字型格子砖、9.筒形格子砖。
