申请号：202122753203.6

申请日：2021.11.12

本实用新型涉及玻璃加工技术领域。提出一种用于防火玻璃的澄清料道，通过在玻璃液料道中设置快速升温区、澄清区和缓冷区，并结合挡墙、加热组件、杂质过滤组件和温度调节机构，实现玻璃液在熔窑外部进行有效澄清，增强玻璃液的澄清效果，解决玻璃加工产生气泡的问题。

背景技术：

防火玻璃是一种特种硅酸盐玻璃，广泛用于建筑门窗和防火挡帘。玻璃中的气泡缺陷不仅影响产品外观，更会降低其防火性能。目前，硅酸盐玻璃主要采用电熔方式进行熔化、澄清，但电熔常属于垂直熔化，澄清时间较短，不能完全将气泡排出，导致产品存在气泡缺陷。

工作原理：

玻璃液从料道入口进入快速升温区，通过喷火枪和铝电极快速加热至澄清温度。

升温后玻璃液进入澄清区，完成澄清和均化过程，析出杂质。

杂质过滤组件通过上部挡坎和下部挡坎阻断浮渣和底部杂质，并通过第一排渣孔和第二排渣孔排出。

澄清后玻璃液进入缓冷区，通过温度调节器缓慢降温，最终从料道出口流出至成型设备。

有益效果：

本装置通过分区设计和多重过滤，有效增强玻璃液的澄清效果，解决气泡缺陷问题，提高防火玻璃的质量和防火性能。

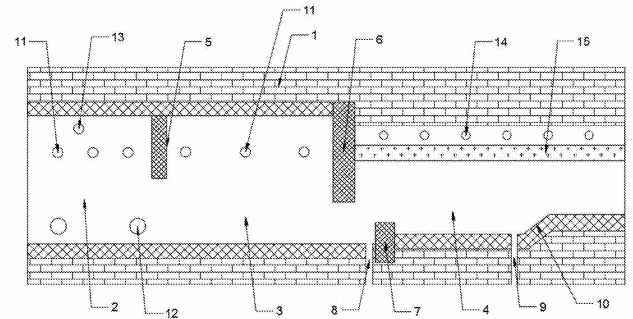

图1 为本实用新型一种用于防火玻璃的澄清料道的结构示意图。

附图说明：

其中：1玻璃液料道、2快速升温区、3澄清区、4缓冷区、5挡墙、6上部挡坎、7下部挡坎、8第一排渣孔、9第二排渣孔、10爬坡段、11喷火枪、12铝电极、13热电偶、14温度调节器、15盖板。
